TM605 Medidor de fluxo ultra-sônico compacto com design de pinça, display OLED e comunicação RS485

Name: TM605 Medidor de fluxo ultra-sônico compacto com design de pinça, display OLED e comunicação RS485
Brand: Flo-Instruments Co., Ltd
SKU: TM605
Availability: InStock

Detalhes do produto

Lugar de origem: Shenzhen, China

Marca: Flo-Instru

Certificação: ISO:9001, CE

Número do modelo: TM605

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Detalhes da embalagem: Embalagem convencional

Tempo de entrega: 3-5 dias úteis

Termos de pagamento: T/T

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:

Mostrar:	Ecrã OLED 320*240 de matriz de pontos	Fonte de energia:	24V CC
Faixa de diâmetro do tubo:	DN6 DN100	Interface de comunicação:	Interface de comunicação RS485, suporte ao protocolo Modbus
Faixa de fluxo:	0.1m/s ~ ± 5m/s ((0.328ft/s ~ ± 16ft/s)	Precisão:	± 2%

Mostrar:	Ecrã OLED 320*240 de matriz de pontos
Fonte de energia:	24V CC
Faixa de diâmetro do tubo:	DN6 DN100
Interface de comunicação:	Interface de comunicação RS485, suporte ao protocolo Modbus
Faixa de fluxo:	0.1m/s ~ ± 5m/s ((0.328ft/s ~ ± 16ft/s)
Precisão:	± 2%

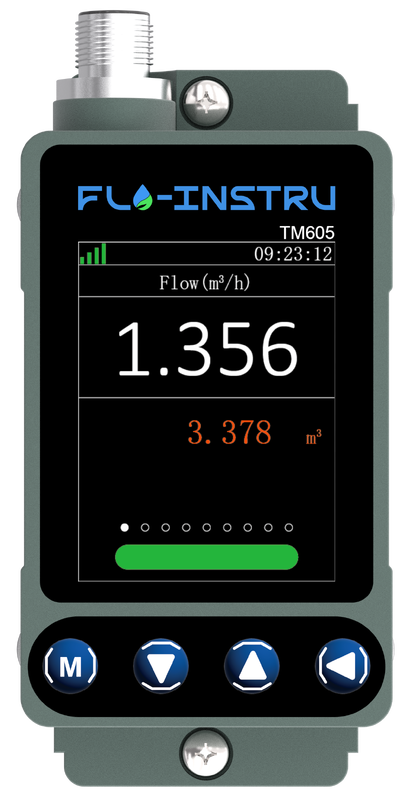

TM605 Medidor de fluxo ultra-sônico compacto com design de pinça, display OLED e comunicação RS485

Sistema de gestão de HVAC e edifícios com medidores de fluxo ultra-sônicos compactos TM605

Visão geral do produto

O medidor de caudal ultra-sônico compacto TM605 é um medidor de caudal ultra-sônico de tipo compacto com pinça, concebido para sistemas de automação de edifícios,fornecer um controlo reforçado para aplicações de HVAC e gestão de edifícios.

Descrição do produto

O TM605 é um medidor de fluxo ultrassônico integrado projetado especificamente para tubos de diâmetro pequeno a médio.Utilizando o princípio ultrasônico do método da diferença de tempo de trânsito, o TM605 envia e recebe sinais ultra-sônicos através dos seus sensores.A diferença entre as medições a montante e a jusante permite cálculos precisos de fluxo e velocidade.

Benefícios e características

Projeto de estrutura única:O projeto circular de aço magnético permite o bloqueio automático do clipe durante a instalação.
Ecrã de exibição colorido:Dispõe de uma popular tela IPS LCD para fácil leitura de dados, mesmo em ambientes de pouca luz.
Curva de fluxo/gráfico de colunas:Equipado com um gráfico de colunas de caudal total/temperatura e um gráfico de curvas de caudal em tempo real para uma visualização clara das alterações de caudal em tempo real.
Display de temperatura:A sonda de temperatura embutida na parte inferior da unidade de exibição mede a temperatura da parede do tubo em tempo real durante o fluxo do líquido, exibida na interface de dados de fluxo/velocidade.
Opção de menu fácil:Configuração e alterações simples de parâmetros através de quatro teclas. "Tábua para cima" e "Tábua para baixo" permitem alternar a interface de exibição aleatória com navegação por pontos de carrossel.
Compatibilidade de vários materiais e líquidos:Adequado para medir diferentes líquidos limpos e materiais de tubulação.

Especificações técnicas

Especificações	Detalhes
Taxa de velocidade	0.328 pés/s±16 pés/s (0,1 m/s±5 m/s)
Precisão	± 2,0%
Tamanho do tubo	DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Compatibilidade com líquidos	Água comum, água do mar, água de arrefecimento/quente, álcool, etc.
Material de tubulação	PVC, aço inoxidável, aço carbono, cobre, etc.
Fornecimento de energia	24 V de corrente contínua, máximo 500 mA
Comunicação	Suporte ao protocolo MODBUS, RS485
Saída analógica	4-20mA, máximo 750Ω
Saída de alarme	Função de alarme de limite superior e inferior de relevo, OCT
Exibição	Ecrã OLED 320*240 de matriz de pontos
Painel de teclas	Quatro botões de toque
Unidade de fluxo	Suporte à seleção de unidades métricas: M3 (m3), Litros (l), Gallões (gal) dos EUA
Unidade de tempo	/h, /min (default de fábrica: metros cúbicos por hora)
Características adicionais	Total dos fluxos diários, mensais e anuais
Intervalo de temperatura	Ambiente: 32F+122F (0°C+50°C) Líquido: 32F+122F (0°C+50°C)
Umidade Ambiental	RH 0·95%, sem condensação
Material de habitação	Liga de alumínio, processamento CNC
Taxa de protecção	Proteção IP54
Comprimento do cabo	6.6ft (2m) padrão

Tabela de referência do intervalo de dimensões e do intervalo de caudal do tubo

Diâmetro	DN.	Inch!	Intervalo de diâmetro (mm)	Min (m3/h)	Max (m3/h)	Min (L/min)	Max (L/min)
Φ9.53	DN6	1/8"	9 a 12	0.02	0.7	0.4	12
Φ12.7	DN8	1/4"	12 a 15	0.05	1.7	0.9	28
Φ15	DN10	3/8"	15 a 18	0.09	3.0	1.5	49
Φ20	DN15	1/2"	18-21	0.06	3.2	1.1	53
Φ25	DN20	Três terços.	21 a 28	0.11	5.7	1.9	94
Φ32	DN25	Um.	28 a 36	0.18	8.8	2.9	147
Φ40	DN32	Um quarto.	36-44	0.29	14	4.8	241
Φ50	DN40	Um e meio.	44-52	0.45	23	7.5	377
Φ63	DN50	- Dois.	52-66	0.71	35	12	589
Φ75	DN65	- 2 e meio.	66 a 80	1.2	60	20	995
Φ90	DN80	Um 3.	80 a 95	1.8	90	30	1508
Φ110	DN100	4"	100 a 115	2.8	141	47	2356
