Name: FL101 pinça de água refrigerada do caudalímetro ultra-sônico
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Negociável USD
Availability: InStock

Detalhes do produto

Lugar de origem: Shenzhen, China

Marca: Flo-Instru

Certificação: ISO:9001, CE

Número do modelo: FL101

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Detalhes da embalagem: Embalagem convencional

Tempo de entrega: 3-5 dias úteis

Termos de pagamento: T/T

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                Medidor de vazão ultrassônico clamp-on com fonte de alimentação 24V DC, Medidor de fluxo ultrassônico em linha de interface de comunicação RS485, Medidor de vazão FL101 com precisão de ± 1


Fonte de energia:	24V CC	Interface de comunicação:	RS485, suporte ao protocolo Modbus RTU
Faixa de fluxo:	0.1m/s ~ 10m/s	Precisão:	±1,0%
Faixa de diâmetro do tubo:	OD20,OD25,OD32,OD40	Mostrar:	1,54'' 240*240 IPS LCD rotação de 360°

Fonte de energia:	24V CC
Interface de comunicação:	RS485, suporte ao protocolo Modbus RTU
Faixa de fluxo:	0.1m/s ~ 10m/s
Precisão:	±1,0%
Faixa de diâmetro do tubo:	OD20,OD25,OD32,OD40
Mostrar:	1,54'' 240*240 IPS LCD rotação de 360°

FL101 pinça de água refrigerada do caudalímetro ultra-sônico

Medidor de Fluxo Ultrassônico Clamp-On FL101 para Água Gelada

Visão Geral do Produto

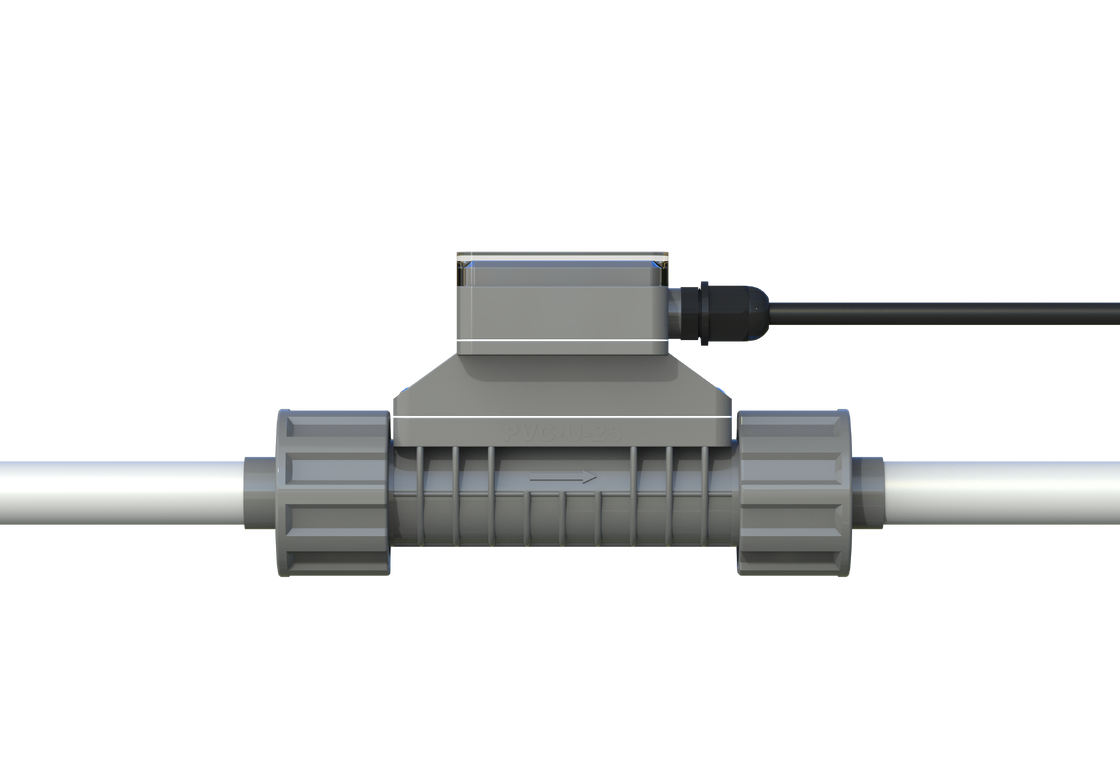

Medidor de Fluxo Ultrassônico em Linha FL101

O FL101 foi projetado especificamente para medir o fluxo de vários líquidos em tubulações, permitindo a medição de fluxo em tempo real em processos de produção. O instrumento emite sinais digitais, sinais analógicos e mais para facilitar a medição e o controle de processos de produção.

Com os requisitos de atualização industrial, os instrumentos precisam de saídas ricas para alcançar a automação. Medidores de fluxo tradicionais geralmente têm saídas limitadas que não atendem às necessidades do local e exigem substituição nas posições originais. A Flo-Instruments introduziu um medidor de fluxo em linha com design de tubo reto completo sem perda de pressão, conexão de união dupla e instalação simples.

Principais Benefícios

Tecnologia Avançada de Medição

Chip de medição avançado integrado com resolução de tempo de até 20ps

Display OLED de quatro linhas
Dados de data/sinal/instantâneos/acumulados
Visibilidade clara em ambientes com pouca luz e escuros

Interface Amigável

Método de menu inovador com lista suspensa

Quatro botões de toque para configuração fácil
Troca de idioma Simplificado/Tradicional/Inglês

Construção Robusta

Classificação de proteção IP66
Estrutura de moldagem por injeção
Conexão de união dupla para instalação fácil e confiável

Dimensões do Produto

Modelo	Diâmetro Nominal da Tubulação	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Unidade: mm

Nota:"L" é o comprimento da seção de tubo cortada durante a instalação; "D" é o diâmetro externo da seção de tubo instalada.

Mídia Compatível

Desde sua introdução no mercado, este produto tem sido amplamente utilizado na indústria de equipamentos de limpeza. Devido à sua instalação e operação simples, juntamente com desempenho de medição confiável, tem sido continuamente promovido em novas indústrias.

Principais indústrias: semicondutores, alimentos, medicina, água potável, detergentes, impressão e tingimento, produtos químicos, etc.

Exemplos de Mídia Medida:

Ácido sulfúrico diluído
Álcool
Hidrocarboneto
Álcool
Cloreto de sódio
Carbonato de sódio
Trietilamina
Etilenodiamina
Óxido de propileno, etc.

À medida que o mercado se expande, continuamos a descobrir mais mídias mensuráveis. Encorajamos os usuários a compartilhar aplicações adicionais para nos ajudar a enriquecer e melhorar continuamente nossos produtos.

Determinação de Mídia Mensurável:

A taxa de fluxo do meio na tubulação é estável
A pressão é mantida em 0.3MPa
Nenhuma bolha (cavitação) será gerada devido ao fluxo

Muitas outras mídias foram medidas - bem-vindo a consultar para aplicações específicas.

Especificações Técnicas

Nome do Produto	Medidor de Fluxo Ultrassônico em Linha FL101
Precisão	±1.0% (0.3m/s~5.0m/s)
Velocidade de Fluxo	0.1m/s~10.0m/s
Linearidade	±1.0% (0.3m/s-5.0m/s)
Repetibilidade	0.40%
Tempo de Resposta	500ms
Tela de Exibição	LCD IPS de 1.54'' 240*240 com rotação de 360° (para fácil leitura)
Idioma do Menu	Chinês Simplificado/Chinês Tradicional/Inglês
Unidade de Exibição	Suporta seleção de unidades métricas e imperiais, m³/h, LPM, ml/min, GPM, LPH, a unidade padrão de fábrica é LPM
Dados de Exibição	Fluxo instantâneo, velocidade de fluxo instantânea, volume líquido acumulado, volume acumulado único, valor máximo diário, valor mínimo diário, volume acumulado diário/mensal/anual
Totalizador	Totalizador de fluxo de 7 dígitos
Dados Acumulados	10 anos 64 meses 64 dias
Botão de Operação	Quatro botões de toque
Bateria do Calendário	CR1220
Fonte de Alimentação	24VDC@3W
Saída Analógica	4-20mA, carga máxima 600Ω
Interface de Comunicação	RS485, suporta protocolo ModBus RTU
Saída de Relé	(Opcional) 30VDC@1A, frequência de comutação inferior a 2Hz
Mídia	Água, soluções, reagentes químicos (impurezas ≤ 4%), etc.
Nível de Proteção	IP66
Método de Instalação	As seções de tubo são integradas e os tubos de PVC-U são conectados por uniões (juntas deslizantes)
Tamanho da Tubulação	OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1¼")
Material da Seção de Tubo	UPVC
Temperatura da Mídia	0°C-60°C
Temperatura de Trabalho	-10°C-50°C
Umidade Ambiente	Umidade relativa 0%-95%, sem condensação
Viscosidade Aplicável	<300CST (mm²/s)
Comprimento do Cabo	Padrão: 2m(6.6ft). Pode ser estendido para 20m(66ft)

Guia de Instalação

Passo 1: Corte do Tubo

De acordo com os requisitos de seleção do ponto de instalação, corte uma seção do tubo no local de instalação.

Passo 2: Insira as Porcas no Tubo

Desparafuse as duas porcas do medidor e insira-as no tubo.

Passo 3: Cole as Juntas do Tubo

Aplique cola de PVC nas duas juntas do tubo do instrumento e encaixe-as nos tubos.

Passo 4: Instale o Medidor de Fluxo

Coloque o medidor no meio e aperte a porca para completar a instalação; preste atenção à direção do fluxo durante a instalação.

Passo 5: Ligue e Execute

Conecte a outra extremidade do cabo a uma fonte de alimentação de 24V DC, ligue e observe.

Pacote e Acessórios

Informações de Pedido

FL101	Código	Faixa de Tamanho da Tubulação [DN & Polegada & OD]
	A	DN15 \| 1/2" \| OD20
	B	DN20 \| 3/4" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1-1/4" \| OD40

Código	Modo de Saída
1	4-20mA, RS485, Relé

Código	Comprimento do Cabo
L	6.6ft(2m)(Se não houver escolha, será o padrão)
L+	Sob consulta outros comprimentos

Exemplo Completo de Informações de Pedido: FL101 | A | 1 | L
