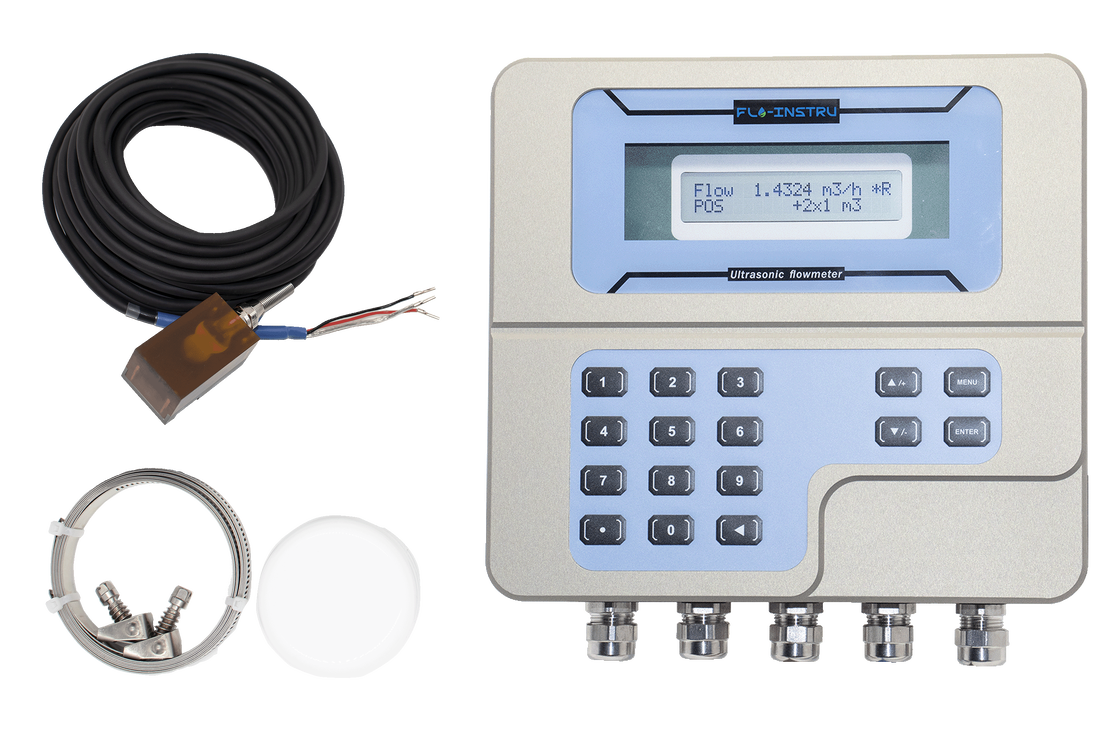

Name: medidor de fluxo ultrassônico de braçadeira ST502 para água gelada
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Negociável USD
Availability: InStock

Detalhes do produto

Lugar de origem: Shenzhen

Marca: Flo-Instru

Certificação: CE; ISO9001

Número do modelo: ST502

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Detalhes da embalagem: Embalagem convencional

Tempo de entrega: 3-5 dias úteis

Termos de pagamento: T/T

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                Medidor de fluxo ultrassônico de fonte de alimentação 24V DC, Medidor de fluxo clamp-on de tamanho de tubo DN25-DN5000, Medidor de fluxo ST502 de repetibilidade de 0


Saída:	4-20mA, saída de pulso OCT, saída de relé, RS-232 / RS-485, rtd temp. entrada	Fonte de energia:	24V CC
Tamanho do tubo:	DN25-DN5000	Temperatura dos Transdutores:	-40℉ ~ +140℉ (-40℃~+60℃)
Repetibilidade:	0,15%	faixa de velocidade:	0,03 ~±40 pés/s (0,01~±12m/s)

Saída:	4-20mA, saída de pulso OCT, saída de relé, RS-232 / RS-485, rtd temp. entrada
Fonte de energia:	24V CC
Tamanho do tubo:	DN25-DN5000
Temperatura dos Transdutores:	-40℉ ~ +140℉ (-40℃~+60℃)
Repetibilidade:	0,15%
faixa de velocidade:	0,03 ~±40 pés/s (0,01~±12m/s)

medidor de fluxo ultrassônico de braçadeira ST502 para água gelada

Medidor de Fluxo Ultrassônico Clamp-On ST502 para Água Gelada

Visão Geral do Produto

O Medidor de Fluxo Ultrassônico ST502 utiliza métodos de tempo de trânsito para medir o fluxo de líquidos em sistemas industriais, fornecendo dados de fluxo de alta precisão através de transdutores clamp-on que nunca entram em contato com o fluido.

Principais Características

Mede o fluxo real e o consumo total de vários líquidos
Processo usinado em CNC com tecnologia de tampa magnética aberta
Algoritmos adaptativos de processamento de sinal para condições de fluxo desafiadoras
Display LCD claro com função de alarme e operação fácil
Medição de fluxo bidirecional usando tecnologia ultrassônica de tempo de trânsito
Cartão SD 2G integrado para análise de dados históricos de fluxo
Sistema de menu simples para configuração rápida

Princípio de Medição - Tecnologia TVT

A tecnologia TVT (Tempo de Trânsito de Vórtice) combina ultrassônicos de tempo de trânsito com o fenômeno de desprendimento de vórtice, oferecendo precisão e versatilidade incomparáveis na medição de fluxo ultrassônico.

O dispositivo usa transdutores ultrassônicos instalados no exterior do tubo. Um transdutor envia pulsos a favor da corrente, enquanto o outro envia contra a corrente. A diferença de tempo entre os sinais é proporcional à velocidade do fluxo.

Especificações de Desempenho

Faixa de Velocidade	0,03 ~ ±40 pés/s (0,01 ~ ±12m/s)
Precisão	±0,5%
Tamanho do Tubo	1"~200" (25mm~5000mm)
Repetibilidade	0,15% do valor medido
Linearidade	±1,0%
Compatibilidade de Fluidos	Água, Água do mar, Óleo, Álcool...
Material do Tubo	PVC, aço inoxidável, aço carbono, cobre...

Especificações de Função

Comunicação	ModBus RS485
Saída Analógica	4~20mA, carga máxima 750Ω
Saída de Pulso	0~9999Hz, OCT
Saída de Relé	máx. 1Hz (1A@125V AC ou 2A@30V DC)
Fonte de Alimentação	24V DC/1A máx.
Faixa de Temperatura	-40°F~140°F (-40°C~60°C)
Umidade	Até 99% UR, sem condensação

Dimensões do Produto

Transmissor

Transdutor Normal

Transdutor de Alta Temperatura

Transdutor de Ultra Alta Temperatura

Exibição do Produto

Funções de Comunicação e Saída

O ST502 oferece múltiplas opções de comunicação e saída para integração perfeita em sistemas de controle industrial, permitindo aquisição de dados em tempo real e monitoramento remoto.

Resumo das Capacidades de Saída

Tipo de Saída	Função	Exemplos de Aplicação
RS485 (Modbus)	Comunicação digital	Monitoramento remoto, SCADA, integração de sistemas
4-20mA	Entrada/saída analógica	Entrada PLC, feedback de processo, sistemas DCS
Pulso OCT	Saída de totalização de fluxo	Controladores de lote, medidores de energia, registradores de fluxo
Relé	Saída de alarme/controle	Acionamento de alarmes, controle de válvulas/bombas, proteção de segurança de fluxo

Diagrama de Fiação

Métodos de Instalação

Método V

Método padrão que fornece leituras precisas para diâmetros de tubo de 25mm a 400mm (1"~16"). Requer instalação adequada do transdutor no centro do tubo com espaçamento igual.

Método Z

Utiliza sinais transmitidos diretamente com menor atenuação. Adequado para diâmetros de tubo de 100mm a 3000mm (4"~120").

Método N

As ondas sonoras atravessam o fluido duas vezes e ricocheteiam três vezes nas paredes do tubo. Adequado para diâmetros de tubo pequenos, melhorando a precisão ao estender a distância de trânsito.

Método W

As ondas sonoras atravessam o fluido quatro vezes e ricocheteiam quatro vezes nas paredes do tubo. Adequado para tubos muito pequenos (diâmetros inferiores a 50mm, 2").
