TM605 Medidor de fluxo ultra-sônico compacto com clipe fácil de instalação e exibição de dados em tempo real

Name: TM605 Medidor de fluxo ultra-sônico compacto com clipe fácil de instalação e exibição de dados em tempo real
Brand: Flo-Instruments Co., Ltd
SKU: TM605
Availability: InStock

Detalhes do produto

Lugar de origem: Shenzhen, China

Marca: Flo-Instru

Certificação: ISO:9001, CE

Número do modelo: TM605

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Detalhes da embalagem: Embalagem convencional

Tempo de entrega: 3-5 dias úteis

Termos de pagamento: T/T

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:

Mostrar:	Ecrã OLED 320*240 de matriz de pontos	Faixa de diâmetro do tubo:	DN6 DN100
Interface de comunicação:	Interface de comunicação RS485, suporte ao protocolo Modbus	Fonte de energia:	24V CC
Faixa de fluxo:	0.1m/s ~ ± 5m/s ((0.328ft/s ~ ± 16ft/s)	Precisão:	Valor ± 2%

Mostrar:	Ecrã OLED 320*240 de matriz de pontos
Faixa de diâmetro do tubo:	DN6 DN100
Interface de comunicação:	Interface de comunicação RS485, suporte ao protocolo Modbus
Fonte de energia:	24V CC
Faixa de fluxo:	0.1m/s ~ ± 5m/s ((0.328ft/s ~ ± 16ft/s)
Precisão:	Valor ± 2%

TM605 Medidor de fluxo ultra-sônico compacto com clipe fácil de instalação e exibição de dados em tempo real

Sistema de Tratamento de Água com Medidor de Vazão Ultrassônico Compacto TM605

Medidor de Vazão Ultrassônico Compacto TM605

Medidores de vazão ultrassônicos compactos tipo clamp-on projetados para aplicações em tubos de diâmetro pequeno a médio. Apresentam fácil instalação e procedimentos de configuração simples.

Descrição do Produto

O TM605 é um medidor de vazão ultrassônico integrado, projetado especificamente para diâmetros de tubos pequenos a médios. Ele utiliza o princípio ultrassônico do método de diferença de tempo de trânsito, enviando e recebendo sinais ultrassônicos através de sensores. Quando os sinais ultrassônicos passam pelo líquido em fluxo, a diferença entre as medições a montante e a jusante é usada para calcular a vazão e a velocidade com alta precisão.

Benefícios e Recursos

Design de Estrutura Único: O design circular de aço magnético permite o travamento automático por clipagem durante a instalação. Instalação completa para medição em apenas 2-3 minutos.
Tela Colorida: Apresenta tela IPS LCD popular para fácil leitura de dados, mesmo em ambientes com pouca luz.
Gráfico de Curva/Coluna de Vazão: Equipado com gráfico de coluna de vazão total/temperatura e gráfico de curva de vazão em tempo real para visualização clara das mudanças de vazão.

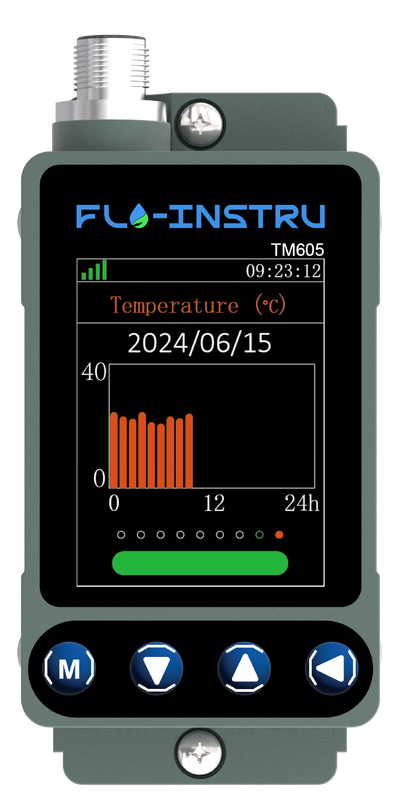

Exibição de Temperatura: Sonda de temperatura embutida na parte inferior da unidade de exibição mede a temperatura da parede do tubo em tempo real durante o fluxo do líquido.
Opção de Menu Fácil: Configuração e alterações de parâmetros simples através da interface de quatro teclas. As teclas para Cima e para Baixo permitem a troca aleatória da interface de exibição.
Materiais e Líquidos Diversos Compatíveis: Adequado para medir diferentes líquidos limpos e materiais de tubos, incluindo tubos de metal e plástico, água e óleo.

Especificações

Taxa de Velocidade	0,328 pés/s a ±16 pés/s (0,1 m/s a ±5 m/s)
Precisão	±2,0%
Tamanho do Tubo	DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Líquido	Água comum, água do mar, água de resfriamento/quente, álcool
Material do Tubo	PVC, aço inoxidável, aço carbono, cobre
Fonte de Alimentação	24V CC, máximo 500mA
Comunicação	Suporta protocolo MODBUS, RS485
Saída Analógica	4-20mA, Máximo 750Ω
Saída de Alarme	Relé, função de alarme de limite superior e inferior OCT
Exibição	Tela de exibição de matriz de pontos OLED 320*240
Painel de Teclas	Quatro botões de toque
Unidade de Vazão	Suporta seleção de unidade métrica: Metros Cúbicos (m³), Litros (l), Galões Americanos (gal)
Unidade de Tempo	/hora, /min (padrão de fábrica: metros cúbicos por hora)
Temperatura	Ambiente: 0°C a +50°C (32°F a +122°F) Líquido: 0°C a +50°C (32°F a +122°F)
Umidade Ambiente	UR 0-95%, Sem condensação
Material da Carcaça	Liga de alumínio, processamento usinado CNC
Taxa de Proteção	IP54
Comprimento do Cabo	2m (6,6 pés) padrão

Tabela de Referência de Faixa de Tamanho de Tubo e Faixa de Vazão

Diâmetro	DN	Polegada	Faixa de Diâmetro (mm)	Mínimo (m³/h)	Máximo (m³/h)	Mínimo (L/min)	Máximo (L/min)
Ø9,53	DN6	1/8"	9-12	0,02	0,7	0,4	12
Ø12,7	DN8	1/4"	12-15	0,05	1,7	0,9	28
Ø15	DN10	3/8"	15-18	0,09	3,0	1,5	49
Ø20	DN15	1/2"	18-21	0,06	3,2	1,1	53
Ø25	DN20	3/4"	21-28	0,11	5,7	1,9	94
Ø32	DN25	1"	28-36	0,18	8,8	2,9	147
Ø40	DN32	1-1/4"	36-44	0,29	14	4,8	241
Ø50	DN40	1-1/2"	44-52	0,45	23	7,5	377
Ø63	DN50	2"	52-66	0,71	35	12	589
Ø75	DN65	2-1/2"	66-80	1,2	60	20	995
Ø90	DN80	3"	80-95	1,8	90	30	1508
Ø110	DN100	4"	100-115	2,8	141	47	2356

Imagens do Produto
