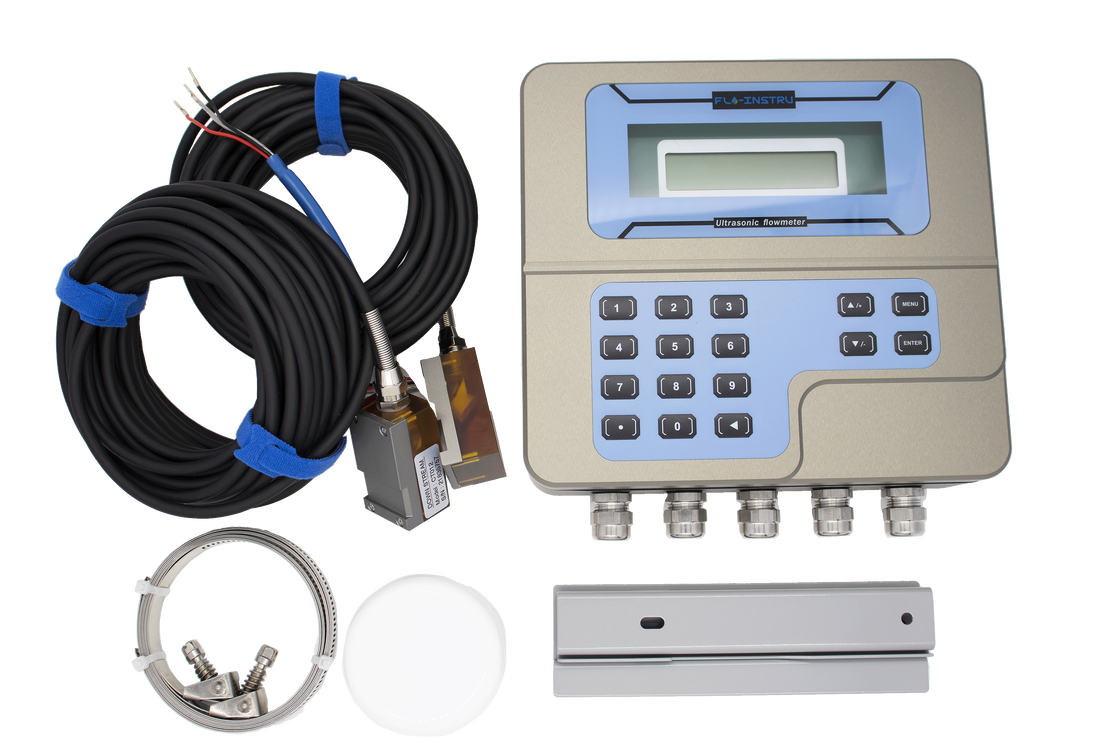

ST502 Medidor de caudal ultrasônico com transdutores de pinça e tecnologia de tempo de trânsito para monitoramento preciso do fluxo de tratamento de água via RS485

Name: ST502 Medidor de caudal ultrasônico com transdutores de pinça e tecnologia de tempo de trânsito para monitoramento preciso do fluxo de tratamento de água via RS485
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Availability: InStock

Detalhes do produto

Lugar de origem: Shenzhen

Marca: Flo-Instru

Certificação: CE; ISO9001

Número do modelo: ST502

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Detalhes da embalagem: Embalagem convencional

Tempo de entrega: 3-5 dias úteis

Termos de pagamento: T/T

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:

Repetibilidade:	0,15%	Saída:	4-20mA, saída de pulso OCT, saída de relé, RS-232 / RS-485, rtd temp. entrada
Temperatura dos Transdutores:	-40℉ ~ +140℉ (-40℃~+60℃)	faixa de velocidade:	0,03 ~±40 pés/s (0,01~±12m/s)
Fonte de energia:	24V CC	Tamanho do tubo:	DN25-DN5000

Repetibilidade:	0,15%
Saída:	4-20mA, saída de pulso OCT, saída de relé, RS-232 / RS-485, rtd temp. entrada
Temperatura dos Transdutores:	-40℉ ~ +140℉ (-40℃~+60℃)
faixa de velocidade:	0,03 ~±40 pés/s (0,01~±12m/s)
Fonte de energia:	24V CC
Tamanho do tubo:	DN25-DN5000

ST502 Medidor de caudal ultrasônico com transdutores de pinça e tecnologia de tempo de trânsito para monitoramento preciso do fluxo de tratamento de água via RS485

Sistema de Tratamento de Água com Medidor de Vazão Ultrassônico ST502

Medidor de Vazão Ultrassônico de Fixação ST502

Medidores de vazão ultrassônicos que utilizam métodos de tempo de trânsito para medir a vazão com alta precisão e confiabilidade para aplicações de tratamento de água e monitoramento de vazão.

Introdução ao Produto

O Medidor de Vazão Ultrassônico ST502 utiliza tecnologia avançada de processamento digital de sinais para fornecer medição precisa de vazão para uma ampla gama de líquidos e tamanhos de tubos. Projetado com transdutores de alto desempenho e materiais de grau industrial, este instrumento garante confiabilidade a longo prazo e operação sem manutenção.

Apresentando um display de menu intuitivo e transdutores de fixação, o ST502 oferece flexibilidade excepcional em diversas aplicações. Baseado na tecnologia de Tempo de Trânsito, este medidor de vazão não invasivo coleta dados fixando-se na parte externa dos tubos, eliminando o contato com os fluidos e prevenindo contaminação, perda de pressão ou vazamento.

Principais Benefícios

Mede o fluxo real e o consumo total de vários líquidos
Construção usinada em CNC com tecnologia de tampa aberta magnética (design sem parafusos)
Algoritmos adaptativos de processamento de sinal para medições precisas em condições desafiadoras
Display LCD claro com funções de alarme para fácil operação e depuração
A tecnologia ultrassônica de tempo de trânsito permite medição de vazão bidirecional
Cartão SD 2G integrado para análise histórica de dados de vazão e otimização do sistema
Teclado integrado e sistema de menu simples para configuração rápida

O ST502 apresenta uma construção premium em liga de alumínio com processamento CNC e tecnologia de abertura lateral absorvente de ferro totalmente selada, líder na indústria, eliminando parafusos e permitindo a conveniência de "abertura em um segundo".

Princípio de Medição

Tecnologia TVT (Tempo de Trânsito - Vórtice)

A tecnologia TVT representa uma abordagem de ponta para medição de vazão ultrassônica, combinando ultrassônicos de tempo de trânsito com detecção de fenômeno de desprendimento de vórtice. Esta integração inovadora aprimora a precisão, versatilidade e desempenho, tornando-a ideal para aplicações que exigem medições precisas em condições de vazão variáveis.

O dispositivo emprega transdutores ultrassônicos instalados na parte externa do tubo (fixação) ou inseridos em linha. Um transdutor envia pulsos ultrassônicos a favor da corrente com o fluxo, enquanto outro envia contra a corrente. A diferença de tempo entre os sinais é diretamente proporcional à velocidade do fluxo.

Especificações Técnicas

Especificações de Desempenho
Faixa de Velocidade	0,03 ~ ±40 pés/s (0,01 ~ ±12 m/s)
Precisão	±0,5%
Tamanho do Tubo	1"~200" (25mm~5000mm)
Repetibilidade	0,15% do valor medido
Linearidade	±1,0%
Compatibilidade de Fluido	Água, Água do mar, Óleo, Álcool e mais
Compatibilidade de Material do Tubo	PVC, aço inoxidável, aço carbono, cobre e mais

Especificações de Função
Comunicação e Saídas	ModBus RS485, saída analógica 4~20mA (carga máxima 750Ω), saída de pulso 0~9999Hz (OCT), saída de relé (máximo 1Hz)
Unidades de Vazão	Metros Cúbicos (m³), Litros (l), Galões Americanos (gal) - padrão de fábrica: m³/h
Unidades de Tempo	/Dia/Hora, /Min, /Seg
Armazenamento em Cartão SD	Capacidade máxima de 2GB, funcionando por mais de 1000 dias, intervalo de armazenamento: 1~86400s
Fonte de Alimentação	24V DC/1A máx.
Teclado	16 teclas de toque
Display	Alfanumérico de 20×2 caracteres, LCD retroiluminado
Faixa de Temperatura	Transmissor: -40°F~140°F (-40°C~60°C) Transdutor: -40°F~248°F (-40°C~120°C)
Umidade	Até 99% UR, sem condensação

Especificações Físicas
Transmissor	Alumínio fundido, IP65, usinado em CNC
Transdutor	Design encapsulado, grau de proteção IP68
Cabo do Transdutor	Comprimento padrão: 33 pés (10m)
Peso	Transmissor: 1kg

Dimensões do Produto

Transmissor

Transdutor Normal

Transdutor de Alta Temperatura

Transdutor de Ultra Alta Temperatura

Exibição do Produto

Funções de Comunicação e Saída

O Medidor de Vazão Ultrassônico Fixo ST502 oferece múltiplas opções de comunicação e saída para integração perfeita em sistemas de controle industrial, permitindo aquisição de dados em tempo real, monitoramento remoto e controle de processos de vazão.

Tipo de Saída	Função	Exemplos de Aplicação
RS485 (Modbus)	Comunicação digital	Monitoramento remoto, SCADA, integração de sistemas
4-20mA	Entrada/saída analógica	Entrada PLC, feedback de processo, sistemas DCS
Pulso OCT	Saída de totalização de vazão	Controladores de lote, medidores de energia, registradores de vazão
Relé	Saída de alarme/controle	Acionar alarmes, controlar válvulas/bombas, proteção de segurança de vazão

Diagrama de Fiação

Métodos de Instalação

Método V (Padrão)

Considerado o método padrão, fornecendo leituras precisas para diâmetros de tubo de 25mm a 400mm (1"~16"). Requer instalação adequada do transdutor na linha central do tubo com espaçamento igual em ambos os lados.

Método Z

Apresenta menor atenuação de sinal do que o método V, utilizando sinais transmitidos diretamente. Adequado para diâmetros de tubo de 100mm a 3000mm (4"~120").

Método N

As ondas sonoras atravessam o fluido duas vezes e ricocheteiam três vezes nas paredes do tubo. Melhora a precisão da medição estendendo a distância de trânsito. Adequado para pequenos diâmetros de tubo (raramente usado).

Método W

As ondas sonoras atravessam o fluido quatro vezes e ricocheteiam quatro vezes nas paredes do tubo. Estende a distância de trânsito para melhorar a precisão. Adequado para tubos muito pequenos (diâmetros inferiores a 50mm, 2").
