Medidor de Vazão Ultrassônico de Inserção ST502 com Precisão de ±0,5% para Tamanhos de Tubo DN25-DN5000 e Fonte de Alimentação de 24V CC

O Medidor de Vazão Ultrassônico Tipo Inserção ST502 utiliza tecnologia avançada de processamento digital de sinais para alcançar medição de vazão de alta precisão de ±0,5% em uma ampla gama de tamanhos de tubos e aplicações de líquidos limpos. Projetado com uma sonda de inserção robusta de grau industrial, o ST502 fornece forte acoplamento ultrassônico diretamente no fluxo, garantindo excelente força de sinal, estabilidade a longo prazo e desempenho confiável.

Uma interface de usuário e sistema de menu claros e intuitivos permitem fácil configuração e operação. Ao contrário dos modelos de abraçar, o design de inserção posiciona os transdutores ultrassônicos diretamente dentro do tubo, permitindo uma penetração de sinal mais forte e estabilidade aprimorada - particularmente benéfico para tubulações de grande diâmetro, condições de processo complexas ou aplicações que exigem medições altamente confiáveis e repetíveis.

Projetado para versatilidade, o ST502 é ideal para sistemas de distribuição de água, circuitos de resfriamento, líquidos de processo industrial, monitoramento de energia e aplicações de HVAC. Sua combinação de alta precisão, desempenho estável e construção durável o torna uma solução confiável para monitoramento de vazão a longo prazo e tarefas de medição críticas.

• Mede o fluxo real e o consumo total de vários líquidos
• Processo usinado em CNC, tecnologia de tampa magnética aberta sem parafusos
• Algoritmos adaptativos de processamento de sinal otimizam o desempenho, garantindo medições precisas mesmo em condições de fluxo desafiadoras

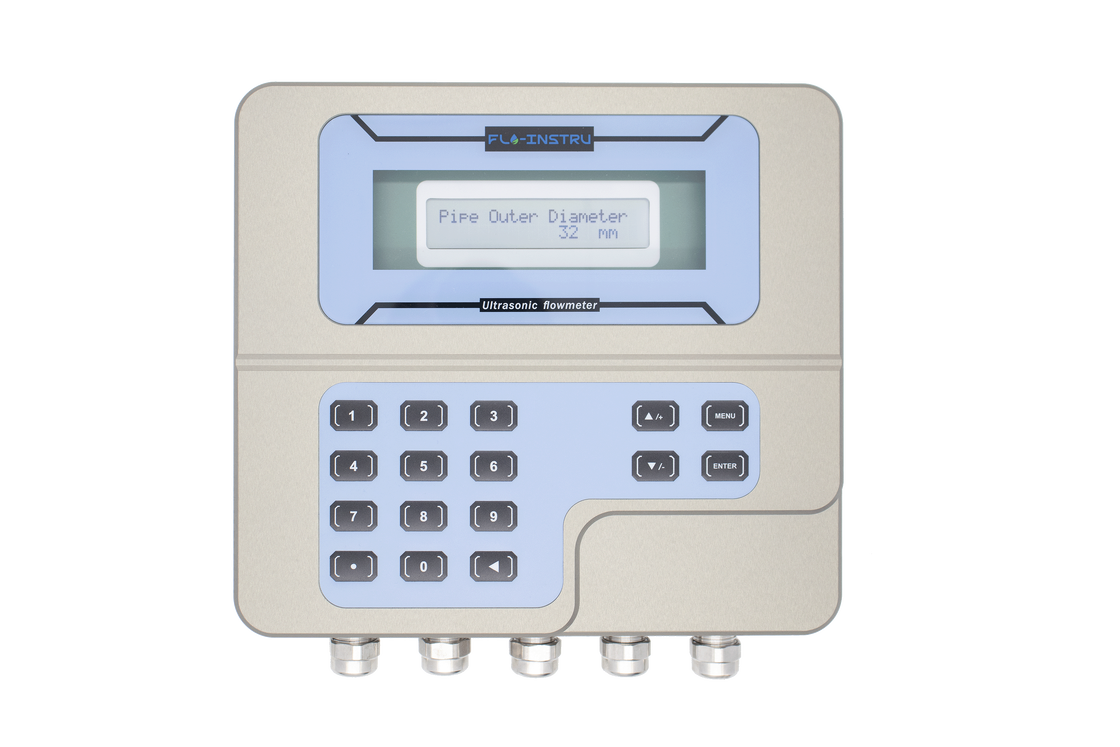

• Interface de exibição clara e display LCD com função de alarme, fácil de operar e depurar
• Utiliza tecnologia ultrassônica de tempo de trânsito para realizar medição de vazão bidirecional medindo precisamente o tempo que os sinais ultrassônicos levam para transmitir a montante e a jusante
• Cartão SD de 2G integrado e aproveita as capacidades de armazenamento para analisar dados históricos de fluxo para otimização do sistema
• Teclado integrado e sistema de menu simples para seleção rápida e fácil de diâmetro do tubo, material do tubo, tipo de líquido e unidades de medição

O ST502 é um produto de ponta totalmente novo feito de material de liga de alumínio usando métodos de processamento CNC. Ele adota a tecnologia de abertura lateral de absorção de ferro totalmente selada líder do setor sem travamento por parafuso, reduzindo as etapas tediosas de aparafusamento. Este design conveniente realmente realiza "abertura de um segundo".

O Medidor de Vazão Ultrassônico de Tempo de Trânsito (TVT) é uma tecnologia de medição de vazão altamente confiável amplamente utilizada para líquidos limpos. Ao contrário dos designs de abraçar, o medidor tipo inserção coloca os transdutores ultrassônicos diretamente na parede do tubo para que entrem em contato com o fluido. Isso garante forte transmissão ultrassônica, excelente qualidade de sinal e desempenho estável a longo prazo, especialmente em tubos grandes ou de parede espessa.

Em um medidor de vazão TVT tipo inserção, dois transdutores ultrassônicos são inseridos na parede do tubo. Um transdutor transmite um pulso a jusante (T_down) com a direção do fluido, enquanto o outro transmite a montante (T_up) contra o fluxo. Como o líquido em fluxo acelera o sinal a jusante e retarda o sinal a montante, a diferença de tempo (Δt=T_up - T_down) é proporcional à velocidade do fluxo.

Diagrama de Funções de Comunicação e Saída

O Medidor de Vazão Ultrassônico Fixo ST502 é equipado com múltiplas opções de comunicação e saída para garantir a integração perfeita em vários sistemas de controle industrial. Essas saídas permitem aquisição de dados em tempo real, monitoramento remoto e controle de processos relacionados ao fluxo.

Conexões de Saída e Interface
