Medidor de fluxo TM601 ultrassônico
, Medidor de vazão de tubo pequeno
, Medidor de fluxo de irrigação agrícola
Material do tubo: |
PVC, aço carbono, aço inoxidável, cobre |
Tamanho do tubo: |
DN4-DN200 |
Taxa de fluxo: |
0,098 ft/s ~ ± 16ft/s (0,03m/s ~ ± 5m/s) |
Precisão: |
± 2,0% |
Saída: |
4-20ma, rs485 |
Temperatura: |
14 ℉ ~ +122 ℉ (-10 ℃ ~ +50 ℃) |

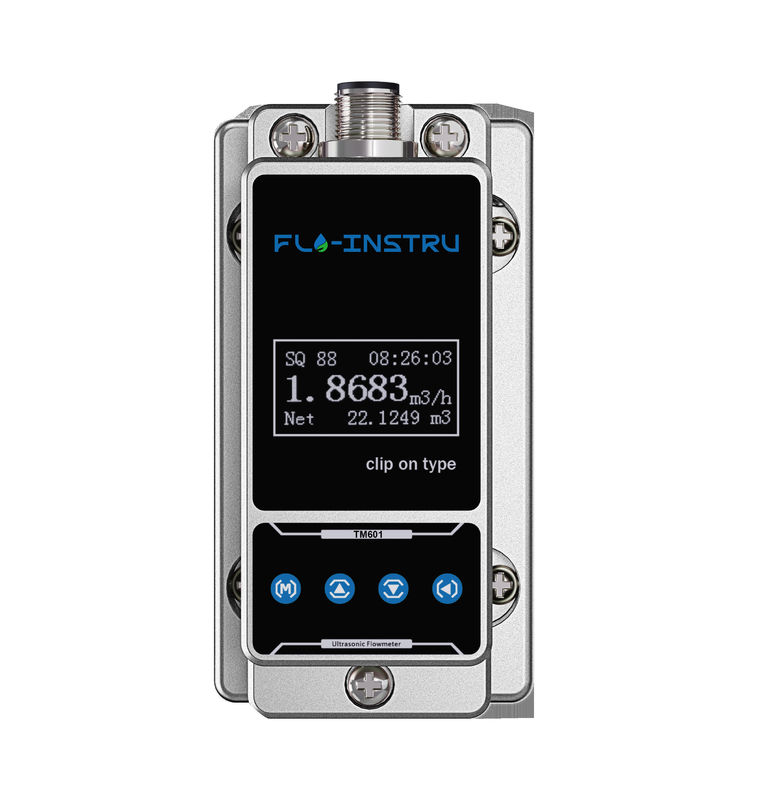

TM601 Medidor de caudal ultra-sônico integrado para medição de tubos pequenos
Medidor de vazão ultrassônico com fixação para indústria de limpeza TM601
Medidores de vazão ultrassônicos tipo clamp-on compacto.
Descrição do produto
TM601 é um medidor de vazão especialmente projetado para máquinas de limpeza ultrassônica
1. Leva apenas 1 minuto para concluir a instalação e iniciar a medição
2. Nenhuma alteração adicional na tubulação e a instalação e medição podem ser concluídas de acordo com as instruções de operação.
3. Pode ser instalado e usado sem interromper a produção, sem qualquer modificação na tubulação e sem perda de pressão
4. Tela OLED (128x 64px), mesmo em ambientes escuros tem a melhor tela
5. Adequado para uma variedade de tubulações: tubos de aço inoxidável, tubos de aço carbono, tubos de cobre, PVC, PVDF, PPR, PPH, HDPE, etc.
Benefício e recurso
- Nenhuma modificação necessária no tubo
As dificuldades comumente associadas à instalação de um novo medidor de vazão ultrassônico são eliminadas pelo simples CLAMP-ON. Este projeto elimina a necessidade de cortar tubos, interromper o funcionamento da tubulação, interromper a produção, oferecer custos adicionais e muito mais.
- Não são necessárias ferramentas especiais
Basta uma única chave de fenda Phillips para instalar o TM601 com segurança em um tubo medido. Isto garante que qualquer membro da equipe possa realizar uma instalação fácil e correta, sem a necessidade de ferramentas especiais ou conhecimento especializado.
- Precisão extremamente profissional
Com base na precisão confiável, o TM601 pode ser usado tanto para aplicações de detecção geral quanto para situações que exigem monitoramento mais preciso, o que torna mais fácil do que nunca a detecção adequada do fluxo. A velocidade de resposta é superior a 0,03 m/s.
Especificações
| Taxa de velocidade |
0,328 pés/s~±16 pés/s(0,1m/s~±5m/s) |
| Precisão |
±2,0% |
| Tamanho do tubo |
DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Líquido |
Água normal, água do mar, água quente/resfriada, álcool. |
| Material do tubo |
PVC, aço inoxidável, aço carbono, cobre.… |
| Fonte de energia |
9~36V CC, máximo 500mA |
| Comunicação |
Suporte ao protocolo MODBUS, RS485 |
| Saída Analógica |
4-20ma, máximo 750Ω |
| Saída de alarme |
Função de alarme de limite superior e inferior OCT (opcional) |
| Mostrar |
Tela de matriz de pontos OLED 128 * 64 |
| Painel de teclas |
Quatro botões de toque |
| Unidade de Fluxo |
Suporte à seleção de unidades métricas, metros cúbicos (m³), litros (l), galões dos EUA (gal). |
| Unidade de tempo |
/hora,/min,A unidade padrão de fábrica é metros cúbicos por hora. |
| Totalizador de fluxo diário, mensal e anual |
| Temperatura |
Ambiente:14F~+122F(-10°C~+50°C) |
| Líquido:14F~+122F(-10°C~+50°C) |
| Umidade Ambiente |
RH 0~95%, sem condensação |
| Material da Habitação |
Liga de alumínio, processamento usinado CNC |
| Taxa de proteção |
IP54 |
| Comprimento do cabo |
Padrão de 6,6 pés (2 m) |
A faixa de tamanho do tubo e a tabela de referência da faixa de fluxo
| DN |
DO |
Faixa de diâmetro externo |
Polegada |
Faixa de fluxo |
| DN4 |
DO9.53 |
95 mm-10,5 mm |
1/8" |
0,003~0,142 m³/h |
| 0,047~2,374 I/min |
| 0,013~0,627 gal/min |
| DN8 |
DO12.7 |
12,4 mm-13,1 mm |
1/4" |
0,011~0,570 m³/h |
| 0,190~9,496 I/min |
| 0,050~2,509 gal/min |
| DN10 |
DO15 |
14,5 mm-15,4 mm |
3/8" |
0,026~1,282 m³/h |
| 0,427~21,366 l/min |
| 0,113~5,644 gal/mir |
| DN15 |
DO20 |
16,5 mm-23,0 mm |
1/2" |
0,046~2,279 m/h |
| 0,760~37,984 l/min |
| 0,201~10,034 galões/minuto |
| DN20 |
DO25 |
25,0 mm-30,0 mm |
3/4" |
0,103~5,128 m/h |
| 1.709~85.464 l/min |
| 0,452~22,577 gal/min |
| DN25 |
DO32 |
32,0 mm-35,0 mm |
1" |
0,182~9,116 m³/h |
| 3.039~151.935 l/min |
| 0,803~40,137 gal/min |
| DN32 |
DO40 |
38,0 mm-45,0 mm |
1-1/4" |
0,285~14,244 m³/h |
| 4.748~237.399 l/min |
| 1,254~62,714 gal/min |
| DN40 |
DO50 |
48,0 mm-54,0 mm |
1-1/2" |
0,410~20,511 m³/h |
| 6.837~341.854 l/min |
| 1.806~90.309 gal/min |
| DN50 |
DO63 |
58,0 mm-64,0 mm |
2" |
0,729~36,464 m³/h |
| 12.155~607.741 l/min |
| 3,211~160549 gal/mir |
| DN65 |
DO75 |
72,0 mm-78,0 mm |
2-1/2" |
1.140~56.976 m³/h |
| 18,992~949,595 I/min |
| 5.017~250.857 gal/mir |
| DN80 |
DO90 |
80,0 mm-92,0 mm |
3" |
1.641~82.045 m/h |
| 27,348~1367,417 l/min |
| 7,225~361,234 gal/mir |
| DN100 |
DO110 |
108,0 mm-116,0 mm |
4" |
2.917~145.858 m³/h |
| 48,619~2430,963 I/min |
| 12,844~642,194 gal/min |
| DN125 |
DO140 |
132,0 mm-142,0 mm |
5" |
4.558~227.903 m³/h |
| 75,968~3798,380 l/min |
| 20,069~1003429 gal/min |
| DN200 |
DO220 |
218,0 mm-228,0 mm |
8" |
11.669~583.431 m³/h |
| 194,477~9723,852 I/min |
| 51,376~2568,778 gal/min |
