PH301 Medidor de fluxo ultra-sônico portátil para verificação de fluxo de campo

Medidores de fluxo ultrassônicos portáteis PH301

Monitore o fluxo de líquido a qualquer momento.

Introdução

O PH301 da Flo-Instruments é um medidor de vazão ultrassônico portátil altamente preciso e não invasivo para medição de vazão de líquidos. O PH301 usa a tecnologia de processamento de sinal digital mais confiável, transmitindo medições de vazão para uma ampla variedade de tamanhos de líquidos e tubos com alta precisão e confiabilidade.

O PH301 é a ferramenta ideal para testar e validar fluxo. O medidor portátil operado por bateria utiliza transdutores de fixação para medir o fluxo através da parede do tubo. Um conjunto de transdutores é fornecido para desempenho ideal com tubos que variam de 1” a 200” de diâmetro e funciona com os materiais de tubos mais comumente usados ​​e outros materiais especiais.

A tela limpa e grande facilita aos usuários inserir o diâmetro do tubo, a espessura da parede e o material do tubo no medidor. O PH301 pode ser alimentado por até 12 horas usando a bateria embutida e recarregável. O monitoramento do fluxo ao longo do tempo é facilitado com o registrador de dados integrado. O cartão SD 2G pode armazenar no máximo 512 arquivos com intervalos que variam de 1 segundo a 86.400 segundos. Esses dados podem ser baixados para o seu PC através de uma unidade flash USB.

O PH301 é fornecido com alto nível de proteção para transmissor IP65 e transdutor IP68 e suporta a mesma medição bidirecional com função de totalização. Além disso, é opcional trilho-guia magnético ou acessório de montagem por tiras de tubo.

Características

• Ideal para monitoramento e medição de vazão

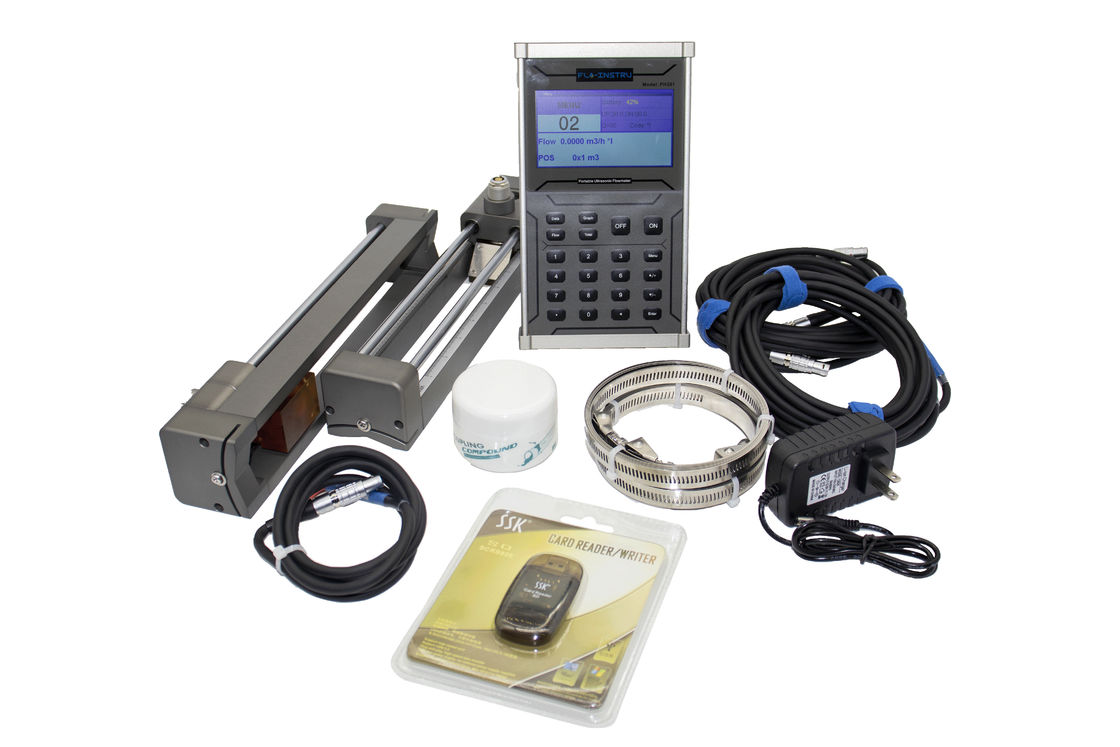

Os transdutores de fixação permitem uma instalação rápida sem desligamento, sem perfuração e sem queda de pressão. Cada medidor é fornecido com um cartão SD integrado, tornando-o uma solução ideal para monitorar o fluxo ao longo do tempo. A maleta de transporte totalmente equipada inclui um conjunto completo de ferramentas de medição e a bateria interna recarregável o torna o medidor de vazão ideal para levar a qualquer lugar.

• Funciona com materiais multitubos

Ele foi projetado para funcionar com muitos materiais de tubos diferentes, incluindo PVC, aço carbono, aço inoxidável, cobre, PE, HDPE, ferro dúctil, alumínio, amianto e fibra de vidro-epóxi.

• Simples de configurar e usar

O PH301 é facilmente configurado através da tela colorida TFT de 4,3 polegadas e 22 teclas sensíveis ao toque. Insira alguns parâmetros importantes e a tela exibirá a distância correta de separação do transdutor.

• A exibição alfanumérica e da curva de fluxo completa o cenário

Um grande LCD multifuncional apresenta dados medidos em formato alfanumérico e gráfico. As funções alfanuméricas padrão incluem velocidade de fluxo, fluxo e fluxo totalizado em unidades métricas ou inglesas (EUA). No modo gráfico, o LCD mostra dados registrados e em tempo real, o que é muito útil para revisar dados e observar tendências enquanto estiver no local.

Princípio

• Introdução ao TVT

A tecnologia TVT (Transit-Time Vortex) representa uma abordagem de ponta para medição de vazão ultrassônica, combinando os princípios da ultrassônica de tempo de trânsito com a capacidade de aproveitar o fenômeno de desprendimento de vórtices, proporcionando precisão e versatilidade incomparáveis ​​em medidores de vazão ultrassônicos. Esta tecnologia de integração inovadora aumenta a precisão, versatilidade e desempenho dos medidores de vazão ultrassônicos, tornando-os adequados para uma ampla gama de aplicações em vários setores e é uma solução valiosa para indústrias que exigem medições de vazão precisas em diversas condições de vazão.

• Precisão aprimorada em fluxos turbulentos:

A tecnologia TVT se destaca em aplicações onde as condições de fluxo de fluidos variam entre laminar e turbulento. A incorporação de dados de desprendimento de vórtices aumenta a precisão em ambientes de fluxo desafiadores.

• Versatilidade em tipos de fluidos:

A tecnologia TVT é versátil e adequada para uma ampla variedade de tipos de fluidos, incluindo líquidos com viscosidades e densidades variadas.

Especificações
