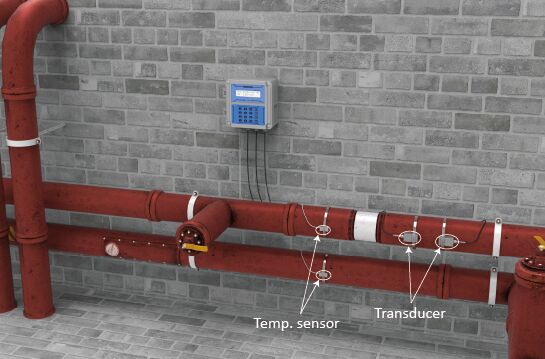

ST502 Medidor de energia ultra-sônica para sistemas de refrigeração urbana

Medidor de energia ultrassônica ST501-PT100

Medidores de energia ultrassônica tipo clamp-onque usam métodos de tempo de trânsito para medir o fluxo.

Introdução

O medidor de energia ultrassônica ST501 usa a tecnologia de processamento de sinal digital mais confiável, transmitindo medições de vazão para uma ampla variedade de tamanhos de líquidos e tubos com alta precisão e confiabilidade. Combinado o transdutor de excelente desempenho com material de alto nível industrial, os Flo-Instruments podem funcionar por muito tempo sem qualquer preocupação.

As seleções claras de exibição do menu tornam o uso dos instrumentos muito conveniente. Os transdutores de fixação tornam a unidade mais flexível em uma ampla gama de aplicações.

O medidor de energia ultrassônico ST501 é baseado na tecnologia Transit-Time, que possui alta precisão de medição. ST501 usa um transdutor de fixação, que pode coletar dados de fluxo simplesmente fixando-o na parte externa do tubo, e nunca entrará em contato com o fluido e não causará poluição líquida, redução de pressão, vazamento, etc.

Benefícios

• Mede o fluxo real e o consumo total de vários líquidos
• Sem perda de controle do processo, otimização de ativos e eficiência, sem tempo de inatividade ou despesas com calibração
• Algoritmos adaptativos de processamento de sinal otimizam o desempenho, garantindo medições precisas mesmo em condições de vazão desafiadoras.
• Interface de exibição clara e display LCD com função de alarme, fácil de operar e depurar
• Utilize a tecnologia ultrassônica de tempo de trânsito para realizar a medição de vazão bidirecional, medindo com precisão o tempo que os sinais ultrassônicos levam para viajar a montante e a jusante
• Aproveite os recursos de registro de dados para analisar padrões históricos de fluxo e otimizar o sistema.
• Teclado integrado e sistema de menu simples para programação rápida e fácil do diâmetro do tubo, material do tubo, tipo de líquido e unidades de medição.

Princípio

• Introdução ao TVT

A tecnologia TVT (Transit-Time Vortex) representa uma abordagem de ponta para medição de vazão ultrassônica, combinando os princípios da ultrassônica de tempo de trânsito com a capacidade de aproveitar o fenômeno de desprendimento de vórtices, proporcionando precisão e versatilidade incomparáveis ​​em medidores de vazão ultrassônicos. Esta tecnologia de integração inovadora aumenta a precisão, versatilidade e desempenho dos medidores de vazão ultrassônicos, tornando-os adequados para uma ampla gama de aplicações em vários setores e é uma solução valiosa para indústrias que exigem medições de vazão precisas em diversas condições de vazão.

O dispositivo possui um par (ou mais) de transdutores ultrassônicos instalados na parte externa do tubo (clamp-on) ou inseridos em linha. Um transdutor envia um pulso ultrassônico a jusante com o fluxo, enquanto o outro o envia a montante, contra o fluxo. Como o movimento do fluido afeta o tempo de trânsito do ultrassom, a diferença de tempo entre os dois sinais é diretamente proporcional à velocidade do fluxo.

Especificações

Dimensão do Produto

Transmissor

Transdutor

Temperatura. Transdutor

Exibição do produto

Funções de comunicação e saída

O medidor de vazão ultrassônico fixo ST501 é equipado com múltiplas opções de comunicação e saída para garantir integração perfeita em vários sistemas de controle industrial. Essas saídas permitem aquisição de dados em tempo real, monitoramento remoto e controle de processos relacionados ao fluxo.

Resumo dos recursos de saída

Diagrama de fiação

Métodos de instalação

O método V é considerado o método padrão. Geralmente fornece uma leitura mais precisa e é usado em diâmetros de tubos que variam de 25 mm a 400 mm (1~16") aproximadamente. Além disso, é conveniente de usar, mas ainda requer instalação adequada do transdutor, contato no tubo na linha central do tubo e espaçamento igual em ambos os lados da linha central.
O sinal transmitido numa instalação do método Z tem menos atenuação do que um sinal transmitido com o método V. Isto ocorre porque o método Z utiliza um sinal transmitido diretamente (em vez de refletido) que atravessa o líquido apenas uma vez. O método Z é capaz de medir diâmetros de tubos que variam de 100 mm a 3.000 mm (4”~120”).
Com o método N, as ondas sonoras atravessam o fluido duas vezes e ricocheteiam três vezes nas paredes do tubo. É adequado para medição de pequenos diâmetros de tubos. A precisão da medição pode ser melhorada estendendo a distância de trânsito com o método N (raramente usado).
Tal como acontece com o método N, a precisão da medição também pode ser melhorada estendendo a distância de trânsito com o método W. A onda sonora atravessa o fluido quatro vezes e ricocheteia quatro vezes nas paredes do tubo. É adequado para tubos muito pequenos (diâmetros inferiores a 50 mm, 2").
