Medidor de vazão ultrassônico para aquicultura
, Medidor de vazão TM601 com garantia
, Medição precisa do fluxo em aquicultura
Velocity range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
±2.0% |
Pipe size Range(Optional): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63,OD75, OD90, OD110, OD140, OD220 |
Fluid: |
Water, Sea water, Oil, Alcohol... |
Pipe material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Optional Outputs: |
RS485, 4-20mA, OCT+Relay |
Communication interface: |
RS485 |
Power supply: |
10-36V DC |
Temperature: |
Transmitter ambient temperature: 14℉~122℉ (-10℃~50℃) Transducer measurement medium: 14℉~122℉ (-10℃~50℃) |
Ambient Humidity: |
RH 0~95% RH, non-condensing |
Transmitter: |
Aluminum alloy |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Protection Rate: |
IP54 |
Cable Length: |
Power cable: standard length 2m |

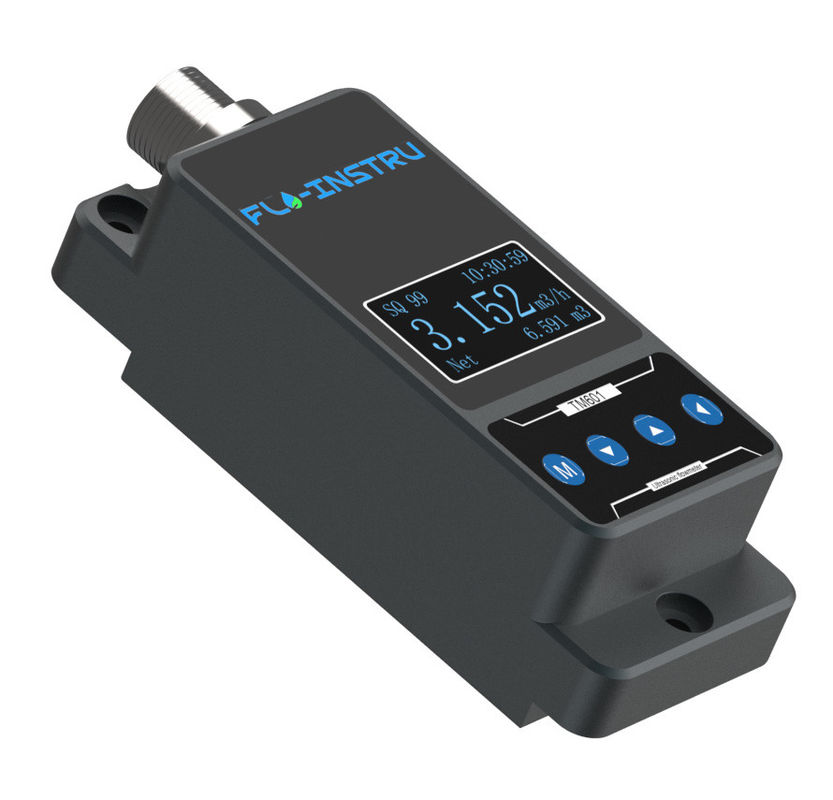

Medidor de vazão ultrassônico TM601 Solução precisa e simples para sistemas de aquicultura recirculante
TM601 Indústria de limpeza Fix Clamp-On Ultrassonic Meter Flowmon
Medidores de fluxo ultrassônico do tipo compacto de prenda.
Descrição do produto
TM601 é um medidor de fluxo especialmente projetado para máquinas de limpeza ultrassônica
1. Leva apenas 1min para concluir a instalação e iniciar a medição
2. Nenhuma alteração adicional no pipeline, e a instalação e a medição podem ser concluídas de acordo com as instruções operacionais.
3. Pode ser instalado e usado sem interromper a produção, sem modificação de pipeline e sem perda de pressão
4.
5. Adequado para uma variedade de oleodutos: tubos de aço inoxidável, tubos de aço carbono, tubos de cobre, PVC, PVDF, PPR, PPH, HDPE, etc.
Benefício e recurso
- Nenhuma modificação de tubo necessária
As dificuldades comumente associadas à instalação de um novo medidor de fluxo ultrassônico são eliminadas por um grampo simples. Esse design elimina a necessidade de cortar o tubo, desligar o tubo, parar a produção, oferecer custos adicionais e muito mais.
- Nenhuma ferramenta especial necessária
Só é preciso uma única chave de fenda de cabeça Phillips para instalar o TM601 com segurança em um tubo medido. Isso garante que a instalação fácil e correta possa ser alcançada por qualquer membro da equipe sem a necessidade de ferramentas especiais ou conhecimento especializado.
- Precisão muito profissional
Com base na precisão confiável, o TM601 pode ser usado para aplicações gerais de detecção e situações que exigem monitoramento mais preciso, o que facilita o que nunca detecta corretamente o fluxo. A velocidade de resposta é mais até 0,03m/s.
Especificações
| Taxa de velocidade |
0,328 ft/s ～ ± 16ft/s (0,1m/s ～ ± 5m/s) |
| Precisão |
± 2,0% |
| Tamanho do tubo |
DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Líquido |
Água regular, água do mar, resfriamento/água quente, álcool. |
| Material do tubo |
PVC, aço inoxidável, aço carbono, cobre.… |
| Fonte de energia |
9 ～ 36V DC, máximo 500mA |
| Comunicação |
Apoie o protocolo Modbus, RS485 |
| Saída analógica |
4-20mA, máximo 750Ω |
| Saída de alarme |
OCT Função de alarme de limite superior e inferior (opcional) |
| Mostrar |
OLED 128*64 Tela de exibição da matriz de pontos |
| Painel -chave |
Quatro botões de toque |
| Unidade de fluxo |
Apoiar a seleção da unidade métrica, metros cúbicos (M³), litros (L), EUA (GAL). |
| Unidade de tempo |
/hora,/min, a unidade padrão da fábrica é cúbica por hora. |
| Totizador de fluxo diário, mensal e anual |
| Temperatura |
Ambiente: 14f ～+122f (-10 ℃～+50 ℃) |
| Líquido: 14f ～+122f (-10 ℃～+50 ℃) |
| Umidade ambiente |
RH 0 ～ 95%, sem condensação |
| Material de moradia |
Liga de alumínio, processamento usinado CNC |
| Taxa de proteção |
IP54 |
| Comprimento do cabo |
2,6 pés (2m) padrão |
A tabela de referência da faixa de tamanho do tubo e da faixa de fluxo
| Dn |
OD |
Intervalo de OD |
Polegada |
Faixa de fluxo |
| Dn4 |
OD9.53 |
95mm-10,5mm |
1/8 " |
0,003 ～ 0,142 m³/h |
| 0,047 ～ 2,374 I/min |
| 0,013 ～ 0,627 gal/min |
| DN8 |
OD12.7 |
12.4mm-33,1mm |
1/4 " |
0,011 ～ 0,570 m³/h |
| 0,190 ～ 9.496 I/min |
| 0,050 ～ 2,509 gal/min |
| DN10 |
OD15 |
14,5mm-15,4mm |
3/8 " |
0,026 ～ 1,282 m³/h |
| 0,427 ～ 21,366 l/min |
| 0,113 ～ 5,644 gal/mir |
| DN15 |
OD20 |
16,5mm-23.0mm |
1/2 " |
0,046 ～ 2,279 m/h |
| 0,760 ～ 37,984 l/min |
| 0,201 ～ 10,034 gal/min |
| DN20 |
OD25 |
25,0mm-30,0mm |
3/4 " |
0,103 ～ 5,128 m/h |
| 1.709 ～ 85.464 l/min |
| 0,452 ～ 22,577 gal/min |
| DN25 |
OD32 |
32,0mm-35.0mm |
1 " |
0,182 ～ 9,116 m³/h |
| 3.039 ～ 151.935 l/min |
| 0,803 ～ 40,137 gal/min |
| DN32 |
OD40 |
38,0mm-45.0mm |
1-1/4 " |
0,285 ～ 14,244 m³/h |
| 4.748 ～ 237.399 l/min |
| 1.254 ～ 62.714 gal/min |
| DN40 |
OD50 |
48,0mm-54.0mm |
1-1/2 " |
0,410 ～ 20,511 m³/h |
| 6.837 ～ 341.854 l/min |
| 1.806 ～ 90.309 gal/min |
| DN50 |
OD63 |
58,0mm-64.0mm |
2 " |
0,729 ～ 36,464 m³/h |
| 12.155 ～ 607.741 l/min |
| 3.211 ～ 160549 gal/mir |
| DN65 |
OD75 |
72,0mm-78.0mm |
2-1/2 " |
1.140 ～ 56.976 m³/h |
| 18.992 ～ 949.595 I/min |
| 5.017 ～ 250,857 gal/mir |
| DN80 |
OD90 |
80,0mm-92.0mm |
3 " |
1.641 ～ 82.045 m/h |
| 27.348 ～ 1367.417 l/min |
| 7.225 ～ 361.234 gal/mir |
| DN100 |
OD110 |
108.0mm-116.0mm |
4 " |
2,917 ～ 145.858 m³/h |
| 48.619 ～ 2430.963 I/min |
| 12.844 ～ 642.194 gal/min |
| DN125 |
OD140 |
132,0mm-142.0mm |
5 " |
4.558 ～ 227.903 m³/h |
| 75.968 ～ 3798.380 l/min |
| 20.069 ～ 1003429 gal/min |
| DN200 |
OD220 |
218.0mm-228.0mm |
8 " |
11.669 ～ 583.431 m³/h |
| 194.477 ～ 9723.852 I/min |
| 51.376 ～ 2568.778 gal/min |
