Integrar o medidor de fluxo ultrasônico ST505 montado na parede no seu sistema de gestão

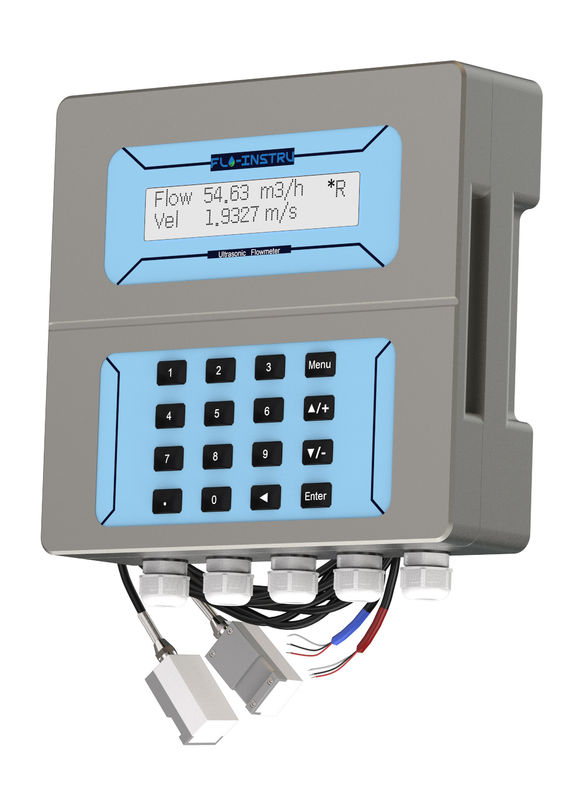

ST505 Medidor de caudal ultra-sônico estacionário

Integrar no seu sistema de gestão para fornecer serviços de medição remotos.

Informações sobre o produto

O medidor de fluxo ultrasônico ST505 utiliza a tecnologia de processamento de sinal digital mais confiável, transmitindo a medição de fluxo para uma ampla gama de tamanhos de líquido e tubo com alta precisão e confiabilidade.Combinado o transdutor de desempenho excepcional com material de nível industrial superior, Flo-Instruments pode ter um longo tempo de trabalho sem qualquer preocupação.


As seleções claras do menu fazem com que o uso de instrumentos seja muito conveniente.

O medidor de vazão ultra-sônico ST505 é baseado na tecnologia Transit-Time, que possui alta precisão de medição.que pode recolher dados de fluxo simplesmente prendendo-o no exterior do tubo, e nunca entrará em contacto com o fluido, e não causará poluição do líquido, redução da pressão, fugas, etc.

◆Benefícios

• Medir o fluxo real e o consumo total de vários líquidos.
• Não há perda de controlo do processo, otimização dos activos e eficiência, não há tempo de inatividade ou despesas de calibração.
• Os algoritmos de processamento de sinal adaptativos otimizam o desempenho, assegurando uma medição precisa, mesmo em condições de fluxo difíceis.
• Interface de exibição clara e ecrã LCD com função de alarme, fácil de operar e depurar.
• Utilizar a tecnologia ultra-sônica de tempo de trânsito para realizar a medição de fluxo bidirecional medindo com precisão o tempo necessário para os sinais ultra-sônicos viajarem a montante e a jusante.
• Aproveitar as capacidades de registro de dados para analisar padrões de fluxo históricos para fazer otimização do sistema.
• Teclado integrado e sistema de menu simples para programação rápida e fácil de diâmetro de tubo, material de tubo, tipo de líquido e unidades de medida.

Características do produto

◆Dimensão

Transmissor

Transdutor

Informações técnicas

◆Parâmetro

Instalação

◆Método V

O método "V" é considerado o método padrão. Geralmente dá uma leitura mais precisa e é usado em diâmetros de tubos que variam de 25 mm a 400 mm ((1' ~ 16'') aproximadamente.É conveniente de usar, mas ainda requer a instalação adequada do transdutor, contato no tubo na linha central do tubo e espaçamento igual em ambos os lados da linha central.

◆Método Z

O sinal transmitido numa instalação do método "Z" tem menos atenuação do que um transmissor de sinal com o método "V".Isso ocorre porque o método "Z" utiliza um sinal diretamente transmitido (em vez de refletido) que atravessa o líquido apenas uma vezO método "Z" é capaz de medir em diâmetros de tubos que variam de 100 mm a 3000 mm (~ 120 mm).

◆Método N

Com o método "N", as ondas sonoras atravessam o fluido duas vezes e rebotam três vezes nas paredes do tubo.A precisão da medição pode ser melhorada através do alargamento da distância de trânsito com o método "N" (pouco utilizado).

◆Método W

Tal como acontece com o "N", a precisão da medição também pode ser melhorada aumentando a distância de trânsito com o método "W".A onda sonora atravessa o fluido quatro vezes e rebota quatro vezes nas paredes dos tubos. É adequado para tubos muito pequenos ((diâmetro é inferior a 50 mm/2 '').

Embalagem e Acessórios

Informações de encomenda
