Name: Aplicação de uma pinça FL101 no medidor de caudal ultrasónico para aquecimento urbano
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Negociável USD
Availability: InStock

Detalhes do produto

Lugar de origem: Shenzhen, China

Marca: Flo-Instru

Certificação: ISO:9001, CE

Número do modelo: FL101

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Detalhes da embalagem: Embalagem convencional

Tempo de entrega: 3-5 dias úteis

Termos de pagamento: T/T

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                Medidor de vazão ultrassônico clamp-on com fonte de alimentação 24V DC, Medidor de fluxo ultrassônico em linha de interface de comunicação RS485, Medidor de vazão FL101 com precisão de ± 1


Fonte de energia:	24V CC	Mostrar:	1,54'' 240*240 IPS LCD rotação de 360°
Interface de comunicação:	RS485, suporte ao protocolo Modbus RTU	Faixa de fluxo:	0.1m/s ~ 10m/s
Precisão:	±1,0%	Faixa de diâmetro do tubo:	OD20,OD25,OD32,OD40

Fonte de energia:	24V CC
Mostrar:	1,54'' 240*240 IPS LCD rotação de 360°
Interface de comunicação:	RS485, suporte ao protocolo Modbus RTU
Faixa de fluxo:	0.1m/s ~ 10m/s
Precisão:	±1,0%
Faixa de diâmetro do tubo:	OD20,OD25,OD32,OD40

Aplicação de uma pinça FL101 no medidor de caudal ultrasónico para aquecimento urbano

FL101 Aperto no medidor de caudal ultrasónico para aquecimento urbano

Visão geral do produto

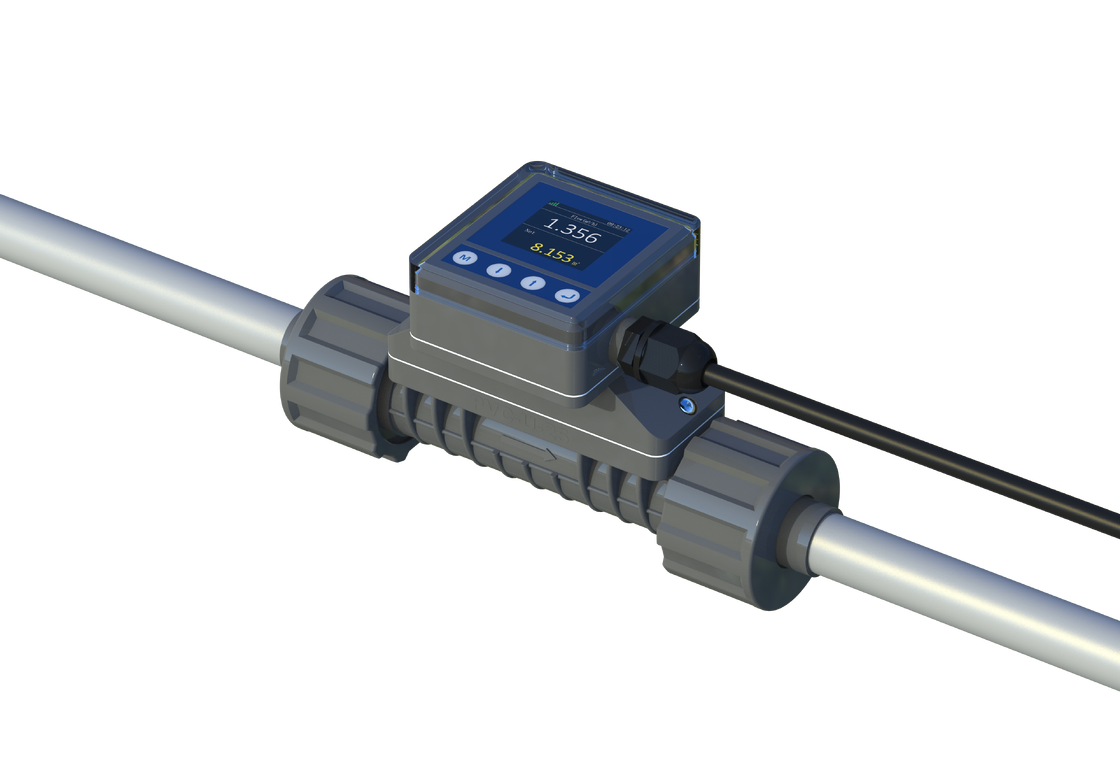

FL101 Medidor de caudal ultrasónico em linha

O FL101 é especialmente concebido para medir o fluxo de vários líquidos em tubulações, permitindo a medição do fluxo em tempo real nos processos de produção.sinais analógicos, e mais para facilitar a medição e o controlo dos processos de produção.

Com as exigências de atualização industrial, os instrumentos precisam de saídas ricas para alcançar a automação.Os medidores de caudal tradicionais têm frequentemente saídas limitadas que não podem satisfazer as necessidades no local e exigem a substituição nas posições originaisA Flo-Instruments resolve este problema com um medidor de fluxo em linha que apresenta um design de tubulação totalmente reto sem perda de pressão, conexão de dupla união e instalação simples.

Principais benefícios

Tecnologia avançada de medição

Chip de medição avançado incorporado com resolução de tempo até 20ps

Exibição clara

Display OLED de quatro linhas que mostra dados de data/sinal/instantâneo/acumulado.

Interface fácil de usar

Método de menu inovador com lista suspensa. Botões de quatro toques para fácil configuração. Suporta a troca de idiomas chinês simplificado/tradicional e inglês.

Construção robusta

IP66 com estrutura de moldagem por injecção, ligação dupla para instalação fácil e fiável.

Dimensões do produto

Modelo	Diâmetro nominal do tubo	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Unidade: mm

Nota:
"L" o comprimento da secção do tubo cortada durante a instalação;
"D" é o diâmetro exterior da secção de tubulação instalada.

Mídia compatível

Desde a sua introdução no mercado, este produto tem sido amplamente utilizado na indústria de equipamentos de limpeza.tem sido continuamente promovido em novas indústrias.

Indústrias principais:Semicondutores, alimentos, medicamentos, água potável, detergentes, impressão e tingimento, produtos químicos, etc.

Exemplos de mídia medida:

Ácido sulfúrico diluído
Liquores
Hidrocarbonetos
Alcoóis
Cloreto de sódio
Carbonato de sódio
Trietilamina
A etilenodiamina
Óxido de propileno

À medida que o mercado se expande, continuamos a descobrir mais mídias mensuráveis.

Determinação dos meios mensuráveis:

A taxa de fluxo do meio no tubo é estável
A pressão é mantida a 0,3 MPa
Não serão geradas bolhas (cavitação) devido ao fluxo

Foram medidos muitos mais meios - é bem-vindo consultar para aplicações específicas.

Especificações técnicas

Nome do produto	FL101 Medidor de fluxo ultrasónico em linha
Precisão	±1,0% (0,3 m/s~5,0 m/s)
Velocidade do fluxo	0.1m/s~10.0m/s
Linearidade	±1,0% (0,3 m/s-5,0 m/s)
Repetitividade	0.40%
Tempo de resposta	500 ms
Display de tela	1.54' 240*240 IPS LCD rotação de 360° (para fácil leitura)
Língua do menu	Chinês Simplificado/Chinês Tradicional/Inglês
Unidade de exibição	Suporta a seleção de unidades métricas e imperiais, m3/h, LPM, ml/min, GPM, LPH, unidade padrão de fábrica é LPM
Exibir dados	Fluxo instantâneo, velocidade de fluxo instantâneo, volume acumulado líquido, volume acumulado único, valor máximo diário, valor mínimo diário, volume acumulado diário/mensal/anual
Total	Total de fluxo de 7 dígitos
Dados acumulados	10 anos 64 meses 64 dias
Chave de operação	Quatro botões de toque
Bateria de calendário	CR1220
Fornecimento de energia	24VDC@3W
Saída analógica	4-20mA, carga máxima 600Ω
Interface de comunicação	RS485, suporte ao protocolo ModBus RTU
Saída do relé	(Opcional) 30VDC@1A, com frequência de comutação inferior a 2 Hz
Mídia	Água, soluções, reagentes químicos (impurezas ≤ 4%), etc.
Nível de protecção	IP66
Método de instalação	As secções de tubos são integradas e os tubos PVC-U são ligados por uniões (juntas deslizantes)
Tamanho do tubo	OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2")
Material de secção de tubos	UPVC
Temperatura do meio	0°C-60°C
Temperatura de funcionamento	-10°C a 50°C
Umidade Ambiental	Umidade relativa 0%-95%, sem condensação
Viscosidade aplicável	< 300 CST (mm2/s)
Comprimento do cabo	Padrão: 2m (6,6ft). Pode ser alongado para 20m (6,6ft)

Guia de instalação

1Cortando o tubo.

De acordo com os requisitos de selecção do ponto de instalação, cortar uma secção do tubo no local de instalação.

2Insira as nozes no tubo.

Desvenda as duas porcas do medidor e insira-as no tubo.

3Coloque cola nas juntas dos tubos.

Aplicar cola de PVC às duas juntas dos tubos do instrumento e ligá-los aos tubos.

4Instale o medidor de fluxo.

Coloque o medidor no meio e aperte a porca para completar a instalação; preste atenção à direção do fluxo durante a instalação.

5Ligue e funcione.

Conecte a outra extremidade do cabo a uma fonte de alimentação de corrente contínua de 24 V, ligue e observe.

Embalagem e acessórios

Informações de encomenda

Seleção do tamanho do tubo

Código	Faixa de tamanho do tubo [DN & Inch & OD]
A	DN15 ∙ 1/2 ∙ OD20
B	DN20 3⁄4" OD25
C	DN25". "OD32".
D	DN32 1/1/4" OD40

Seleção do modo de saída

Código	Modo de saída
1	4-20mA, RS485, Relé

Seleção do comprimento do cabo

Código	Comprimento do cabo
L	6.6ft(2m) (Se não houver escolha, será negligenciada)
L+	Outros comprimentos a pedido

Exemplo de ordenação completa

FL101 A 1 L- Informações completas sobre a encomenda
